Agent 設計模式圖鑑 Part 2｜Agent 執行路徑全解：Direct、Pipeline、Router、State Machine 與 DAG

Part 1 提出了六個分析 Agent 架構的實務維度。這一篇深入第一個問題：

一項任務要如何從起點走到明確的終點？

表面上，這只是流程圖問題；到了正式環境，它同時也是可靠性問題。

執行路徑會決定：

• 哪些節點可以執行
• 哪些節點一定要執行
• 哪些路徑可以跳過
• 狀態應保存在哪裡
• 失敗後應往哪裡走
• 哪些工作可以同時進行
• 哪些節點必須等待人工審批
• 什麼情況算完成、失敗、取消或仍在等待

有些系統不論收到什麼問題，都啟動整套昂貴流程；有些系統把每個分支都交給模型，導致同一種請求每次走法不同；另一些系統有漂亮的流程圖，真正遇到工具逾時或審批沒有回覆時，卻不知道該如何恢復。

Direct、Pipeline、Router、State Machine 與 DAG，分別解決這張地圖中的不同問題。它們不是從初級到高級的階梯，也不是只能五選一。

執行骨架不等於節點內的智慧

執行骨架描述工作可以如何在整個系統中移動。

節點內的決策邏輯，則描述某一個節點如何選擇行動。

例如，外層可由 State Machine 控制，而研究節點內使用有界的 ReAct：

START
 -> PLAN
 -> RESEARCH
 -> 有界 ReAct 選擇查詢與工具
 -> VERIFY
 -> COMPLETE

固定 Pipeline 裡也可以放入規劃節點：

Normalize
 -> Plan
 -> Plan-and-Execute 建立子任務
 -> Retrieve
 -> Generate
 -> Validate

因此，只說「這是一個 ReAct Agent」，仍無法知道它的外層究竟是 Direct、Pipeline、State Machine，還是大型 Graph 裡的一個局部節點。

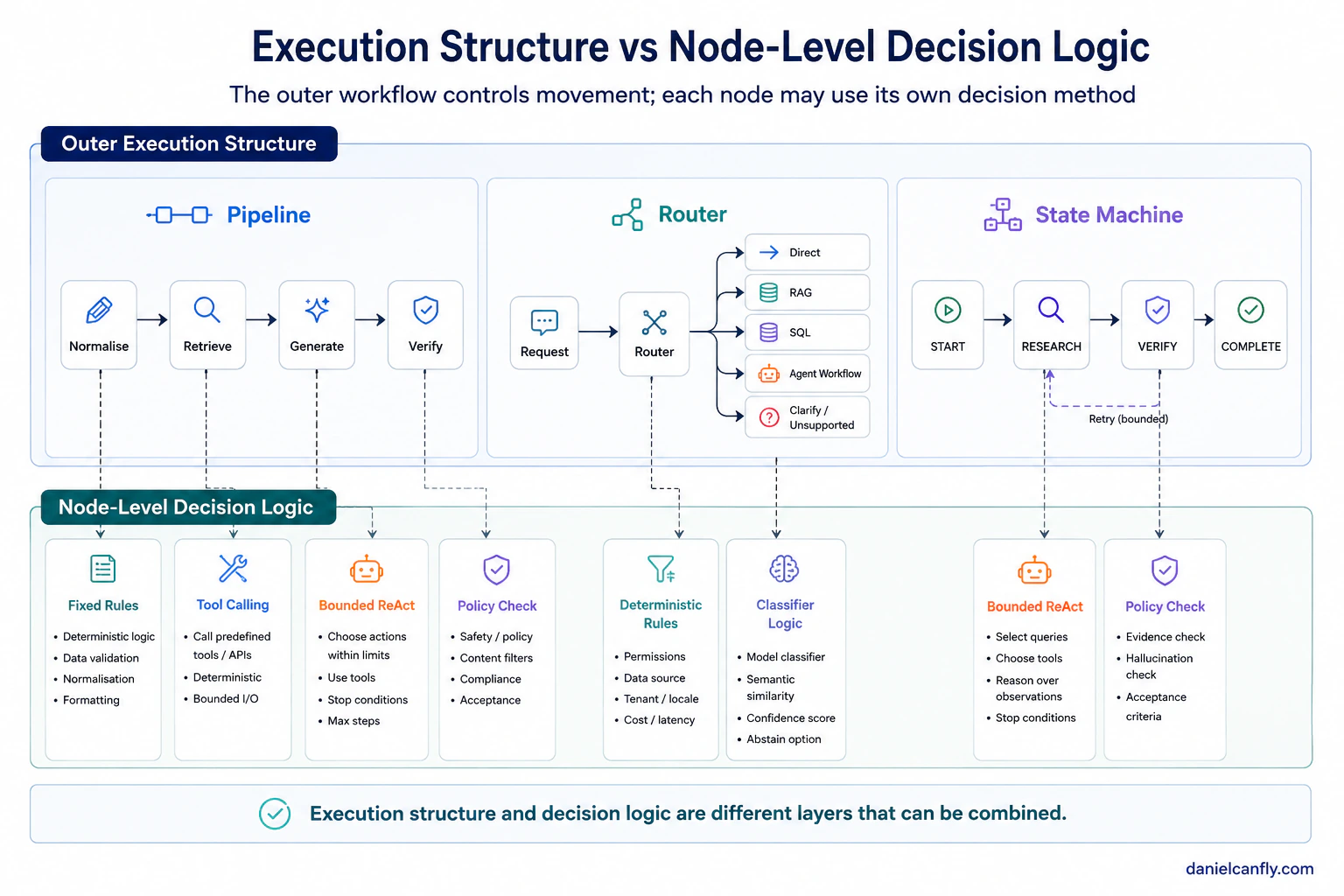

Figure 2-1｜Execution Skeletons vs Node-Level Decisions
外層骨架與節點內決策邏輯是分開的兩個層次，可以自由組合；Pipeline、Router、State Machine 是外層結構，Fixed Rules、Bounded ReAct 等是節點內決策。

五種核心執行骨架

本文標題中的五種結構，分別回答不同問題：

結構	主要問題
Direct	一個有明確邊界的操作能否直接完成任務？
Pipeline	必要步驟是否可在執行前確定？
Router	不同請求是否需要走不同路徑？
State Machine	流程是否必須經過明確狀態與條件轉移？
DAG	任務是否存在可分支、相依並在後方合併的有向依賴？

另外有兩種常被混進同一張比較表的概念：

• Event-driven 決定什麼事件觸發工作，以及事件如何在服務間傳遞。
• Human-in-the-loop 在流程中插入暫停、檢視、修改或審批控制點。

它們可以包住或出現在上述任何一種核心骨架之中。

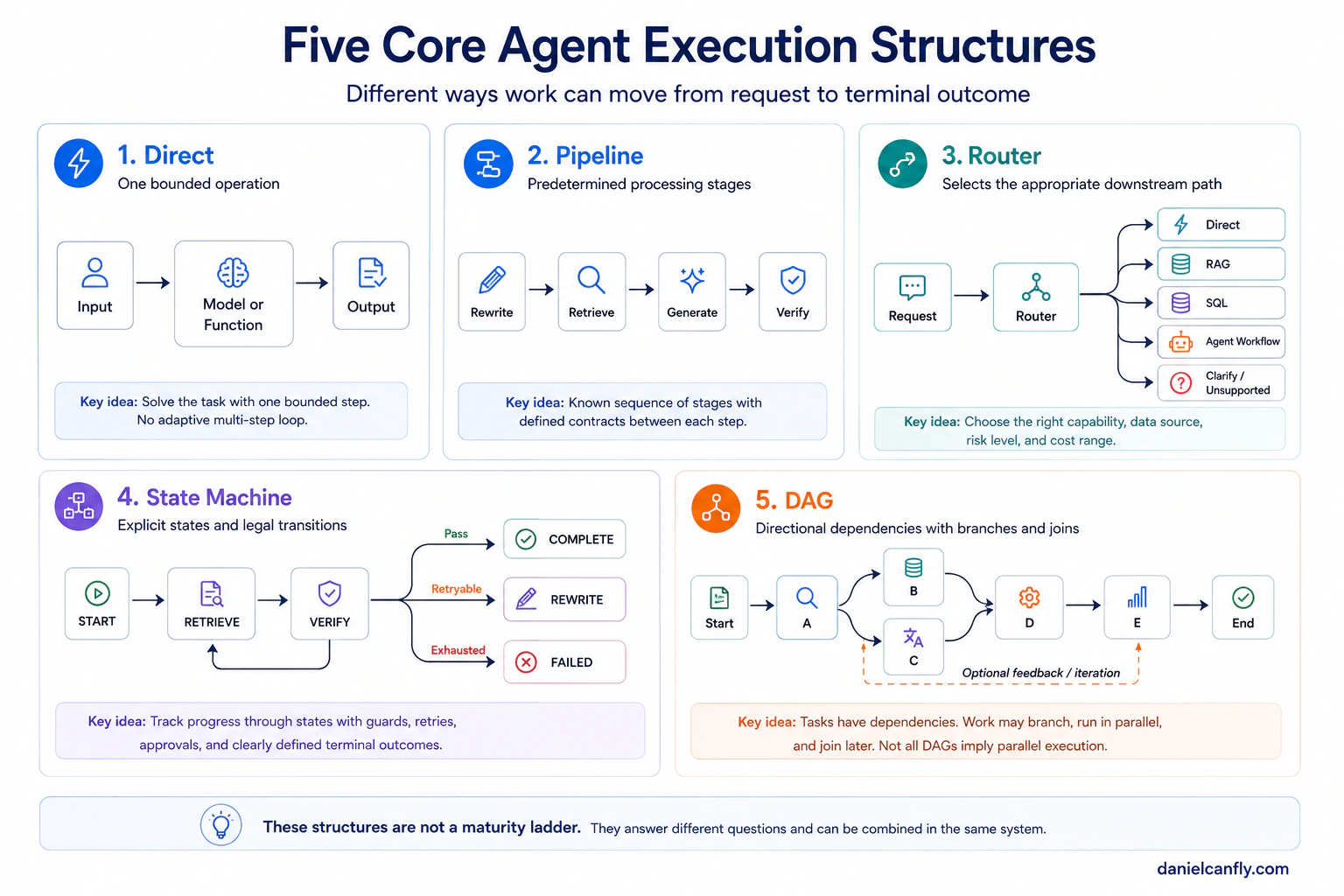

Figure 2-2｜Five Execution Path Patterns at a Glance
Direct、Pipeline、Router、State Machine 與 DAG 五種結構回答不同問題；常見錯誤是把整套系統硬塞進單一名詞。

Direct：一次有界操作能完成，就不要硬造 Agent

Direct 是最小的有效執行結構：

Input -> Model or Function -> Output

它的關鍵不是「絕對不能用工具」。Direct 仍可包含確定性的前處理、輸入驗證、輸出整理，甚至一個事先確定的工具呼叫。它沒有的是：每取得一次 observation 後，再動態決定下一步的多步迴圈。

適合情境

• 翻譯
• 改寫
• 摘要
• 固定欄位抽取
• 分類
• 格式轉換
• 根據已提供資訊回答
• 交給一個確定函式完成的計算

Direct 的價值

它減少移動零件。延遲、成本與錯誤來源都比較容易理解。由於輸入與輸出契約較窄，也更容易建立穩定測試。

Direct 仍可以有：

• 輸入驗證
• 輸出 Schema
• 內容或政策檢查
• Timeout
• Token 上限
• 備援模型
• 確定性後處理

Direct 不是什麼都不管，而是不在沒有編排問題的地方製造編排問題。

常見失敗

一個簡單轉換任務，被擴建成 Planner -> Writer -> Critic -> Refiner，只因團隊想讓產品看起來更「Agentic」。成本可能變成四倍，品質卻沒有穩定提升。

第一個架構問題應該是：

在資訊來源與工具都已確定的前提下，一次有界操作能不能完成？

答案是可以時，Direct 通常是最強的基準線。

Pipeline：以預先確定的順序完成可預測工作

Pipeline 把工作拆成事先知道的階段：

Rewrite -> Retrieve -> Rerank -> Generate -> Verify

它的核心特徵是：主要順序由應用程式預先定義。各階段可以使用模型、規則、資料庫或工具，但系統不會在每次執行時自由重畫整條路。

適合情境

• RAG
• 文件解析與索引
• ETL
• 固定審查與格式化流程
• 影音處理
• 分類後執行固定寫入
• 契約穩定的批次處理

Pipeline 為什麼適合正式環境

每個階段都可以有明確契約：

階段	契約範例
Rewrite	保留原始意圖，只輸出一個正規化查詢
Retrieve	回傳具有來源與排名的候選資料
Rerank	回傳穩定的前幾名與分數
Generate	只能使用提供的證據
Verify	回傳通過、失敗或需要人工檢查，並附理由

這讓延遲、成本、錯誤率與品質，都能在真正出問題的節點被量測。

Pipeline 不一定完全沒有分支

正式系統的 Pipeline 可能有可選階段、條件保護或有界重試。當條件移動、等待、暫停恢復與多種終止結果成為核心時，更適合稱為 Stateful Workflow 或 State Machine。

真正有用的界線，不是流程圖上是否出現一個分叉，而是控制邏輯究竟仍是「預先確定的處理序列」，還是已經由明確狀態與轉移來組織。

常見失敗

• 每個請求都跑完所有階段
• 多個節點偷偷重寫同一份意圖
• 每一站都使用最大模型
• 節點契約只存在工程師腦中
• 只保存最後答案，不保存中間結果
• 節點失敗時沒有 typed error 或 fallback

Pipeline 值得信任的原因，不是畫了很多箭頭，而是每一站都能被觀測、替換與驗收。

Router：先選對路，再決定要花多少成本

Router 選擇一條或多條下游路徑：

Request
 -> Router
 -> Direct response
 -> Document retrieval
 -> SQL or analytics
 -> Calculator
 -> Bounded agent workflow
 -> Clarification or unsupported

Router 不一定直接解答問題。它負責選擇正確的能力、資料真相來源、風險等級與成本範圍。

路由訊號

Router 可以參考：

• 任務類型
• 正確的資料來源
• 使用者權限
• 資料敏感度
• 延遲要求
• 成本預算
• 風險等級
• 必要工具
• 語言或 Tenant
• 是否包含多個意圖

Router 的實作方式

確定性 Router

以規則處理界線清楚的案例：

允許的算式 -> Calculator
已授權的帳戶查詢 -> SQL
詢問已索引文件 -> RAG

成本低、穩定，也容易解釋。

模型分類 Router

由分類模型或 LLM 判斷路徑，適合自然語言變化太多，無法只靠少量規則處理的情況。但它會引入不確定性，也可能隨模型版本改變行為。

Semantic Router

比較 Query embedding 與路由說明或範例的相似度。語義邊界較自然時很好用，但分數接近時必須允許 abstain。

Hybrid Router

先執行硬性的安全、權限與資料規則；剩下模糊區域再交給模型；最後再套上信心門檻與 fallback。

這通常是比較實際的組合。

Production Router 一定要有逃生門

Router 不應被迫把所有輸入塞進某一條支援路徑。它應明確支援：

• unknown
• ambiguous
• unsupported
• need_clarification
• human_review

此外還需要可由維運人員控制的 override。它必須有權限限制、留下 log，並在 trace 中可見。

多意圖不是單標籤分類

例如：

查出上個月訂單下降幅度，分析可能原因，再寫成 Email。

它同時包含資料查詢、分析與寫作。Router 更可能先把它送進 decomposition workflow，而不是假裝一個 route label 可以描述整項任務。

應保存的資訊

• Router 輸入
• 選擇的路徑
• Routing policy 版本
• 信心或判定依據
• 被拒絕的候選路徑
• Fallback
• 權限與風險檢查
• 人工 override

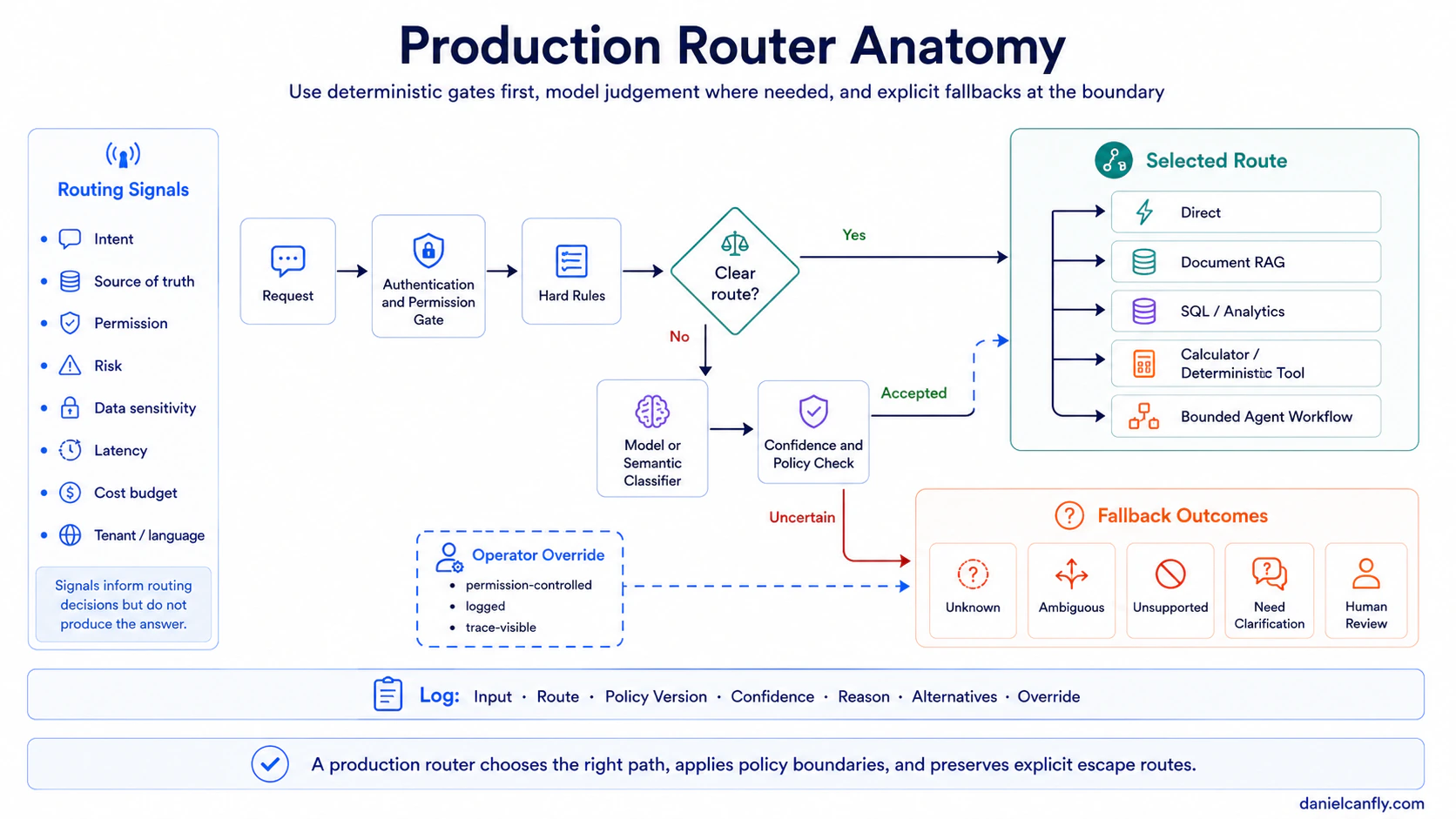

Figure 2-2A｜Router Deep Dive: Criteria, Types, Risks, and Production Notes
Router 的判定依據、實作類型（確定性、模型、Semantic、Hybrid）、常見風險，以及 Production 必須保留的 log 與 override 機制。

State Machine：把進度與合法轉移寫清楚

State Machine 由有限狀態集合，以及狀態之間允許的轉移構成：

START
 -> RETRIEVE
 -> VERIFY_EVIDENCE
 -> 證據足夠 -> DRAFT
 -> 證據不足且仍可重試 -> REWRITE_QUERY
 -> 已達重試上限 -> FAILED
 -> WAITING_FOR_APPROVAL
 -> 通過 -> EXECUTE
 -> 拒絕 -> CANCELLED
 -> COMPLETED

它要回答：

• 系統現在在哪裡
• 哪些轉移合法
• 哪個條件選擇哪一條路
• 哪些資料必須持久化
• 哪些狀態會終止本次執行

AWS Step Functions 等 Workflow Engine 會把 Task State 與 Flow State 明確分開，並提供 Choice、Wait、Map、Parallel 等控制結構；錯誤處理也會區分 Retry 與 Catch／Fallback。重點不在特定產品，而在架構原則：失敗與等待必須成為模型的一部分，不能只寫在快樂路徑旁邊的備註裡。

核心元素

State

一個具名的執行階段，例如：

• PLANNING
• RETRIEVING
• VERIFYING
• WAITING_FOR_APPROVAL
• EXECUTING
• COMPLETED
• FAILED
• CANCELLED

Transition

State 之間允許的移動。

Guard 或 Condition

選擇 Transition 的條件：

• 證據是否足夠
• Retry count 是否仍低於上限
• 使用者是否批准
• 預算是否仍足夠
• Policy check 是否通過
• Tool error 是否可重試

Terminal State

結束本次 Run 的狀態。正式系統通常不只需要 success 與 failure，還可能需要 cancelled、partial、expired 或 needs_manual_resolution。

State Machine 的價值

• 有界重試清楚可見
• 暫停與恢復更自然
• 進度可持久化
• 審批狀態可被稽核
• 非法轉移可以被拒絕
• 可從 Checkpoint 恢復
• 完成條件更清楚

State Machine 不會自動保證什麼

畫出 State 不代表系統自動擁有 durable execution、exactly-once side effect 或故障恢復。這些能力仍取決於 Runtime、Persistence Layer、Task 設計與 Idempotency。

部分引擎也支援平行 State。這不代表 State Machine 與 DAG 完全相同，也不代表相依關係複雜的平行工作不需要在某個 State 裡以 DAG 表達。

常見失敗

• 每個實作細節都變成一個 State
• 多個 Guard 同時成立卻沒有優先順序
• 沒有區分可重試與永久性錯誤
• 沒有 Terminal State
• State 只存在模型 Context
• 審批恢復時重做了先前的 Side Effect
• 人工拒絕與技術錯誤走同一條路

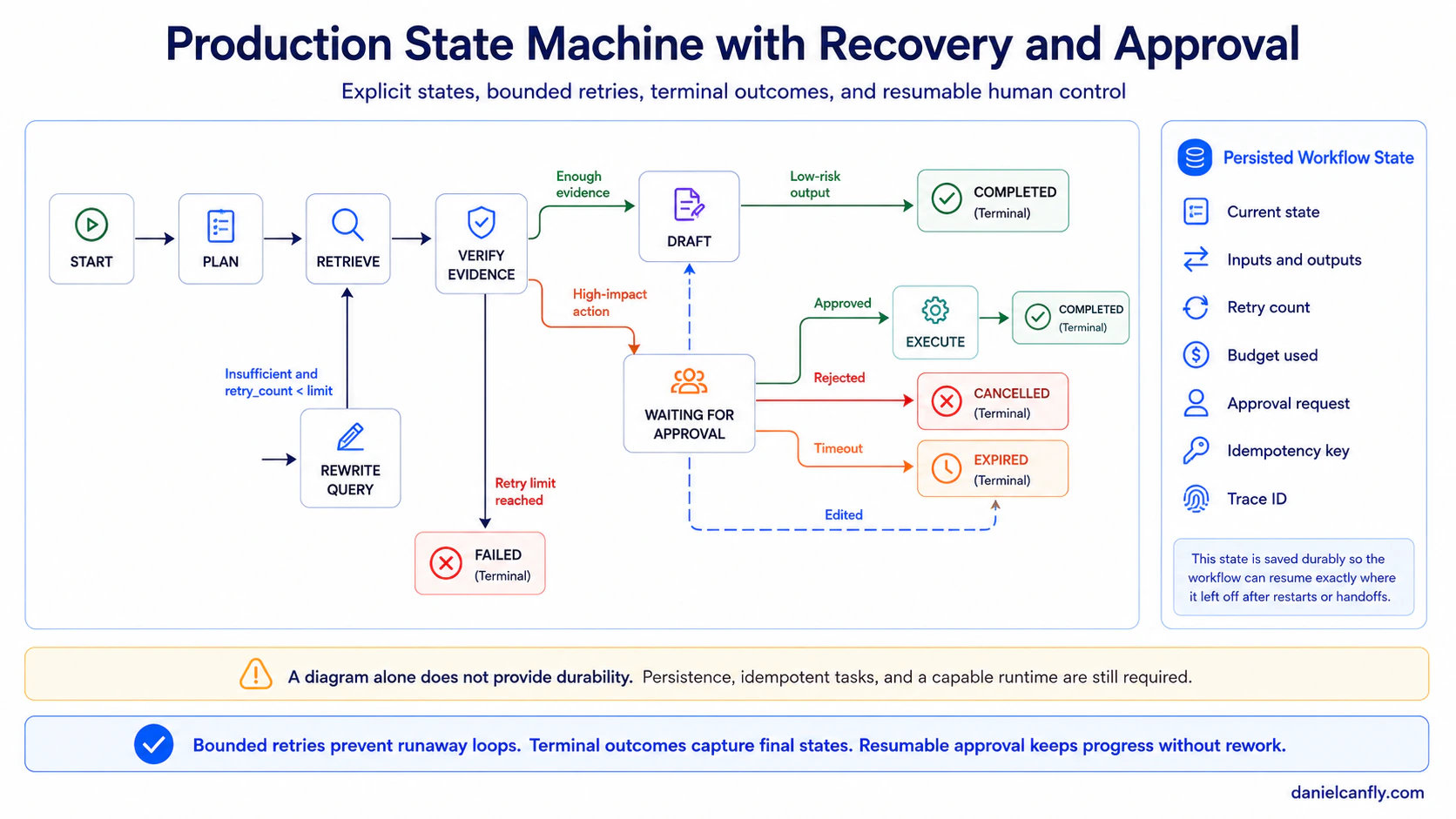

Figure 2-3｜State Machine: Control, Recovery, Persistence, and Human Approval
State、Transition、Guard、Terminal State 四個核心元素；持久化、暫停恢復、有界 Retry、多種終止狀態與稽核都需要在設計時明確寫下來。

DAG：用無環有向關係表達依賴

DAG 是 Directed Acyclic Graph，也就是由任務與有方向的依賴關係構成，而且圖中沒有環：

 -> Research A -
Problem -> Split -> Research B --> Synthesis -> Verify
 -> Research C -

它的核心是「依賴」，不是「平行」。當 Branch 互不依賴，而且執行引擎與資源限制允許時，才可以同時執行；有前置條件的節點仍必須等待。

Apache Airflow 將 DAG 描述為：以 dependencies 與 relationships 組織的 Tasks，用來決定它們應如何執行。Graph 定義執行順序與依賴，Task 內部做什麼則是另一層問題。

適合情境

• 多來源研究
• 獨立市場或競品分析
• 批次文件處理
• 有共用前置工作的測試
• MapReduce 類工作
• 多路工具呼叫後合併
• 資料與模型評估流程

DAG 不等於 Multi-Agent

同一個 Process 可以執行所有 DAG Node，同一個 Agent 也可以啟動多個工具。反過來，多個 Agent 也可能在 State Machine 裡依序交接。

DAG 描述 Task Dependency；Multi-Agent 描述責任分工與溝通。

Acyclic 不代表不能 Retry

執行引擎可以重新嘗試同一個 Node，而不在 Graph Topology 中增加環。

DAG 不擅長在單次 Run 裡直接表達的是語意循環，例如：

Verify failed -> 回到 Research -> 重新建立 Branch -> 再次 Verify

這需要外層 State Machine、新的 DAG Run，或其他允許循環的控制結構。

平行一定要有上限

大量 Fan-out 可能讓流程更慢、更不可靠，因為所有 Branch 同時爭搶：

• API Rate Limit
• Database Connection Pool
• Model Concurrency Quota
• Browser Capacity
• Memory
• Token 或成本預算

因此需要 bounded concurrency、backpressure、資源層級上限與取消規則。能同時執行，不等於應該一次全部啟動。

Join 邏輯本身就是設計

Synthesis 節點必須回答：

• 是否一定要等所有 Branch
• Partial Result 是否可接受
• Timeout 如何處理
• 重複內容如何移除
• 相互衝突的證據如何解決
• Provenance 如何保留
• 一個 Branch 失敗是否取消整體

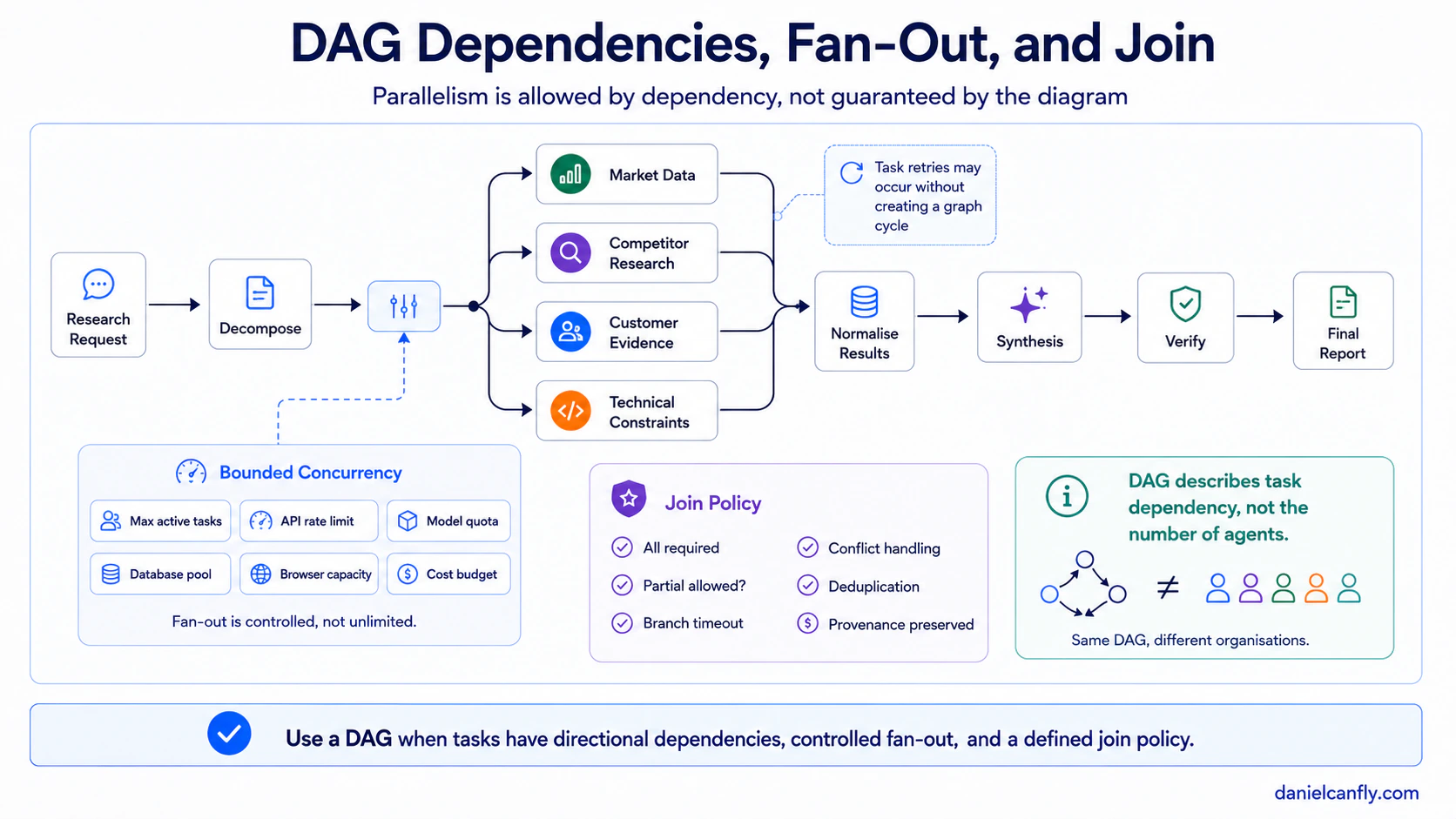

Figure 2-4｜DAG: Decompose, Run in Parallel, and Aggregate
任務依賴驅動的無環有向圖；平行執行受資源限制，Join 邏輯是設計本身的一部分。

Pipeline、State Machine 與 DAG 是不同抽象層

問題	Pipeline	State Machine	DAG
主要抽象	處理階段	狀態與合法轉移	任務與有向依賴
典型移動	預先確定的序列	條件式，可能有循環	依賴順序，單次 Run 內無環
分支	可以，但通常不是核心	核心能力	很自然
Loop 與 Replan	通常由外層或有界機制處理	很自然	需要外層控制或建立新 Run
平行工作	可以	視引擎而定	依賴允許時很自然
暫停與審批	沒有持久 State 時較笨重	保存 State 後很自然	通常交給執行平台或外層 Workflow
最適合	穩定的轉換鏈	長時間、可恢復、條件複雜的流程	Fan-out、依賴複雜、可平行的工作
常見風險	僵硬或浪費	State Explosion	Concurrency 與 Join 複雜度

這些結構可以乾淨地組合：

Event
 -> Router
 -> State Machine
 -> RESEARCH State 啟動 DAG
 -> VERIFY State 檢查合併結果
 -> APPROVAL State 等待人員
 -> Output Pipeline 格式化並發布

最好的架構描述會說清楚每一層，而不是強迫整套系統只能貼上一個名詞。

Event-driven：定義什麼會啟動工作

Event-driven 主要處理 Trigger 與 Message Flow，不是一種固定 Workflow Topology。

Event 可能來自：

• Webhook
• 新 Email
• 檔案上傳
• 資料庫異動
• 排程時間
• 價格門檻
• GitHub Issue
• 外部服務 Callback

接到 Event 後，可以啟動 Direct Handler、Pipeline、State Machine 或 DAG。

CloudEvents 規格的存在，是因為 Event Producer 與 Consumer 需要共同的事件描述方式。正式系統至少需要穩定的事件 identity、source、type，以及足以安全追蹤或拒絕事件的 Context。

真實的 Delivery 行為

分散式事件系統常見 at-least-once delivery，因此 Consumer 可能收到同一 Event 不只一次。涉及 Side Effect 的 Handler 必須具備 Idempotency，否則 Retry 可能重複寄信、重複扣款或重複建立資料。

AWS 對 Idempotent API 的說明抓住了核心：即使 Recovery 過程重複請求，預期效果仍應只發生一次。

還要處理：

• Out-of-order Event
• Late Event
• Poison Message
• Dead-letter Handling
• Schema Evolution
• Correlation 與 Trace ID
• Backpressure
• Replay

Event-driven 不是丟出去就不管，而是生命週期被分散到 Message 與 Consumer 之間，反而更需要 Observability。

Human-in-the-loop：插入受治理的控制點

Human-in-the-loop 不是獨立推理方式，也不是一種完整拓撲。它是在流程中暫停，等待人員檢視、修改、補充或批准。

Prepare action
 -> Persist state
 -> Human review
 -> approve -> resume
 -> edit -> resume with changes
 -> reject -> cancel or replan
 -> timeout -> expire or escalate

好的審批畫面應讓審查者看見：

• 準備執行的操作
• 使用的證據與資料來源
• 預期影響
• 風險
• 是否可回復
• 哪些欄位可以修改
• 通過或拒絕後會發生什麼

Durable Workflow 必須保存足夠 State，才能在恢復時避免重做前面的 Side Effect。LangGraph 的 interrupt 機制是其中一種實作範例：暫停 Graph、保存 State，之後再 Resume。但這個底層要求並不屬於任何單一 Framework。

適合使用人工控制的情境：

• 不可逆或高影響操作
• 權限提升
• 公開發布
• 資金轉移
• 破壞性資料操作
• 正式環境異動
• 證據互相衝突
• Policy Exception
• 最終決策必須由特定人員承擔

不要做一個只有 Approve 與 Reject，卻不顯示實際操作內容的裝飾按鈕。

Behavior Tree：另一種層級化控制結構

Behavior Tree 以可重用的控制節點與行為節點，建立層級化切換邏輯。它廣泛用於遊戲與機器人，也可用來描述具反應性的 Agent 行為。

常見節點包括：

• Sequence： 依序執行，遇到失敗就停止
• Fallback／Selector： 依序嘗試，遇到成功就停止
• Condition： 檢查 Branch 是否可用
• Action： 執行工作
• Decorator： 修改 Child 的執行策略

例如：

Fallback
 -> Cached Result 有效時直接回傳
 -> Sequence
 -> Retrieve
 -> Verify
 -> Generate
 -> Ask a Human

Behavior Tree 適合需要模組化、層級化與反應式行為的系統。對一般文字型企業 Workflow，State Machine 往往更容易讓工程、產品與維運一起閱讀。真正的選擇依據應是行為模型，而不是哪張圖看起來更高級。

產生程式是執行技術，不是新的路徑拓撲

Agent 可以產生 SQL、Python、Shell Command、API Call、DSL 或 Workflow Definition，再驗證並執行：

Request -> Generate program -> Validate -> Execute -> Inspect result

當產物能被真正的 Parser、Policy Checker、Sandbox 或測試環境驗證時，這種方式可能非常可靠。

更精確的名稱是 Program-generating Agent 或 Code-as-action Pattern，而不是把「Programmatic Agent」當成與 Pipeline、DAG 並列的第六種拓撲。產生出來的程式，最後仍會透過本文描述的某一種執行骨架運作。

必要控制包括：

• Sandbox
• Least Privilege
• Command 或 API Allowlist
• 適用時使用唯讀資料庫政策
• Secret Isolation
• 時間與資源限制
• Output Size Limit
• Test 或 Verification

如何選擇執行骨架

下面的問題可以疊加使用，不代表每套系統只能有一個標籤。

1. 工作是否由外部事件觸發？

加入 Event-driven Trigger 與 Event Envelope，再選擇真正處理事件的 Workflow。

2. 是否包含高影響或不可逆操作？

在對應節點加入人工審批或 Policy Gate。這是控制層，不是整套流程。

3. 一次有界操作能否完成？

先以 Direct 為基準。

4. 不同請求是否需要不同能力或不同真相來源？

在下游流程前加入 Router。

5. 必要階段是否明確而穩定？

以 Pipeline 為起點。

6. 是否需要持久 State、條件轉移、暫停恢復、有界 Recovery 或多種 Terminal Outcome？

使用 State Machine 或 Durable Stateful Workflow。

7. 任務能否表示成有向依賴，並包含獨立 Branch 與 Join？

在對應 Pipeline 或 State 內使用 DAG。

選擇主要骨架時，可使用以下實務流程：

一次有界操作能完成嗎？
 可以 -> Direct
 不行 -> 不同 Request Type 是否需要不同路徑？
 是 -> Router，再選擇下游骨架
 否 -> 是否需要持久 State、Loop、Wait 或 Approval？
 是 -> State Machine
 否 -> 是否存在適合 Fan-out 與 Join 的依賴？
 是 -> DAG
 否 -> Pipeline

這條流程只用來選擇起始骨架。Event Trigger、人工控制、Retry、Verification 與 Tool Policy 仍會跨越整套架構。

Figure 2-5｜How a Router Sends Different Questions to Different Execution Paths
依請求特性選擇對應的執行路徑：Direct、RAG、SQL、Calculator、Bounded Agent 或 Clarify/Unsupported。

常見執行路徑反模式

每個請求都跑最昂貴流程

簡單請求也支付 Planning、Retrieval、Critic 與 Multi-Agent 的延遲與錯誤表面。

所有分支都由 LLM 控制

沒有 Allowlist、Step Limit、State Constraint、Budget、Stop Condition 或確定性 Safety Gate。

Router 被迫每次都猜一條路

沒有 Abstain、Clarification、Unsupported 或 Human Review。

Retry 直接重做相同 Side Effect

逾時的付款、寄信、部署或資料寫入，沒有 Idempotency Key 或 Outcome Check 就再次執行。

State Machine 沒有 Terminal State

Workflow 在 Retry、Verify 與 Replan 之間打轉，因為從未定義完成與資源耗盡。

DAG 無上限 Fan-out

大量 Worker 同時塞滿 API、Model Quota、Browser Slot 與 Database。

Human Approval 沒有 Review Context

審查者只能按 Approve 或 Reject，看不到證據、影響與真正操作。

Program-generating Agent 繞過執行邊界

模型產生的 Code 未經 Parsing、Permission、Sandbox 或 Test 就直接執行。

每種骨架外層都需要的 Production Controls

控制	用途
Trace 與 Correlation ID	還原 End-to-end Run
Persisted State	中斷後安全恢復
Typed Error	區分可重試、永久、Policy 與使用者錯誤
Timeout 與 Cancellation	停止被遺棄或卡住的工作
有界 Retry 與 Backoff	恢復暫時故障而不無限循環
Idempotency	防止重複 Side Effect
Fallback	在適當錯誤後更換方法或資源
Budget Guard	限制模型、工具與 Concurrency 成本
Tool 與 Permission Policy	限制可用行動與資料
Terminal Outcome	定義 Completed、Failed、Cancelled、Expired 與 Partial
Audit Log	記錄誰或什麼做出每次決定
Human Control	保護高影響操作
Observability	量測延遲、錯誤、成本、路由品質與 Retry

執行路徑的目的不是讓流程圖更漂亮，而是讓系統能回答：

• 這個 Run 現在在哪裡？
• 為什麼走這條路？
• 哪些事情已經發生？
• 哪個操作失敗？
• Retry 是否安全？
• 下一個決定由誰負責？
• 哪一種結果會結束本次執行？

結論

五種核心骨架分別解決不同問題：

• Direct 在一次有界操作足夠時，避免不必要的編排。
• Pipeline 把已知的處理順序變成可量測、可替換的階段。
• Router 把不同請求送到正確能力與資料真相來源。
• State Machine 管理持久進度、合法轉移、等待、恢復與 Terminal Outcome。
• DAG 在單次 Run 裡，以無環有向依賴表達 Fan-out 與 Join。

Event-driven Trigger 與 Human Approval 橫跨這些骨架；Behavior Tree 提供另一種層級控制模型；程式生成則是一種仍需底層 Workflow 承載的執行技術。

成熟系統很少只有一個標籤。更有用的描述是：

Cloud Event
 -> Permission-aware Router
 -> Durable State Machine
 -> 具 Bounded Concurrency 的 Research DAG
 -> Evidence Verification
 -> 發布前 Human Approval
 -> Deterministic Output Pipeline

執行方式不是越自由越好。真正重要的是：哪些部分固定、哪些部分動態、如何恢復，以及人應該在哪裡接手。

Part 3 將進入下一個維度：

Agent 如何決定下一步？

下一篇會比較 ReAct、Plan-and-Execute、Adaptive Planning、Hierarchical Planning，以及如何把局部彈性放進受控制的外層 Workflow。

參考資料

• AWS Step Functions, Learn about state machines in Step Functions
• AWS Step Functions, Handling errors in Step Functions workflows
• Apache Airflow, DAGs
• CloudEvents, A specification for describing event data in a common way
• AWS Builders’ Library, Making retries safe with idempotent APIs
• Colledanchise and Ögren, Behavior Trees in Robotics and AI: An Introduction
• LangGraph Documentation, Interrupts and human-in-the-loop workflows
